高壓開關柜母線槽測溫

隨著科學技術與市場經濟發展，智能化控制日趨普及，居民生活、企業生產、公共場所等對用電容量、供電質量與保障能力的要求越來越高，變電設備與控制設備的額定電流也在不斷提高；智能電網是前瞻趨勢，電力設備智能化是智能電網的基礎，變電設備、控制設備與電器設備之間一般通過主母線連接，母線供電系統溫度監控的智能化、標準化是電力實時傳輸狀態、溫度情況甚至巡回檢測的基礎。 母線槽的實際應用中，由于長期運行在空氣中以及受周圍環境溫濕度的影響，會出現熱脹冷縮、表面結垢、氧化或腐蝕，導致接點松動接觸不良，特別是在一些大型建筑內(如大型廠房、超高層樓宇等)，母線槽安裝位置人工往往無法監測的情況下，用戶往往忽視了母線槽的安全管理，一旦運行中的母線接頭出現溫度異常過熱，將可能導致火災或重大安全及質量事故，給企業帶來巨大的、無可彌補的人身傷亡和經濟財產損失。
母線槽在運行過程中處于全封閉狀態，一般情況下都處于長期帶電狀態，日常維護檢查非常不方便，所以有必要通過對母線槽內母線接頭部位行溫度監測以提高母線槽運行的可靠性。

電力設備(如電力開關柜)運行過程中，往往需要通過測量電力設備內部的各個部位和各個器件的溫度達到確認設備的運行工作狀態。接觸式測溫是一種常用的方法，但是接觸式測溫方式中，如何將測溫裝置安裝到母線排上，以確保溫度傳感器和母線排之間的可靠連接，確保溫度的可靠測量，會比較困難，例如有通過航空專用膠來粘結固定的，但裝配效率比較低，接觸穩定性和可靠性差。

母線是指供電系統中 ,配電柜中總制開關與各分路電路中的連接導體，母線在工作過程中會因為各種原因出現溫度升高的現象，但是母線的溫度需要控制在一定范圍內以便供電系統正常工作以及防止意外發生，所以需要隨時對母線進行溫度監測。
隨著技術的不斷發展，在母線日常維護中運用了各種無線母線測溫裝置，基本采用電池供電、太陽能供電、外接電源供電、自感供電等等，裝置結構復雜。

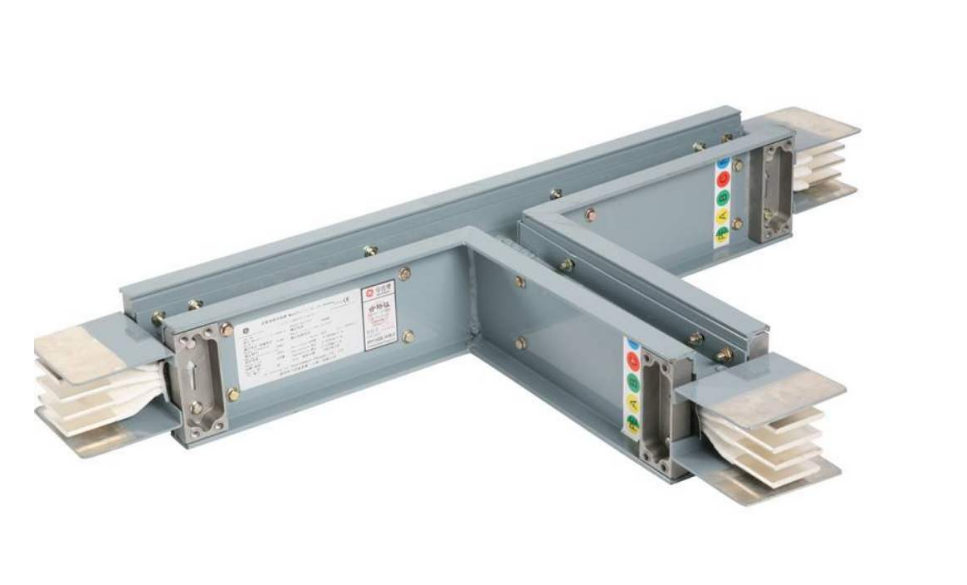

隨著高層建筑和大型工廠的出現，各行業用電量迅猛增長，而傳統電纜在大電流的傳輸中已不能滿足要求。插接式母線槽作為一種新型配電導電應運而生，與傳統的電纜相比，在大電流輸送中能充分體現出它的優越性。但母線槽長期處在大電流、高電壓的工作環境中，母線接觸點及每段連接處由于老化、氧化、松動等原因會使接觸電阻增大，從而導致母線升溫，引發漏電、熔斷等安全事故，甚至引發火災，因此對母線槽的溫度監測尤為重要。

目前對母線槽的溫度監測主要有以下幾種方案：
(1)紅外測溫技術：測量范圍大、準確度高，但是以電纜通信，需要敷設電纜，并需要測溫空間，無法實現母線設備和溫度在線檢測的一體化集成，如果線路出現故障會造成大面積線路上的測溫失效。
(2)無線測溫技術：采用無線通信技術進行信號傳輸，因距離限制，需要在一定的距離處設置轉接節點(中繼器)對信號進行放大；無線信號受障礙物影響較大，信號較容易衰減；無線測溫時大多要考慮供電電池的使用壽命，采取時基電路(即間隔一段時間給系統供電)，此方式雖然延長了電池的使用壽命，但是不能實現實時采集數據的功能，存在安全隱患。

利用光纖式傳感器測溫的高壓隔離性能，熒光光纖測溫傳感器可用于以下高壓設備運行溫度的測量：
高壓開關柜觸頭及接點
干式變壓器
箱式變電站
高壓母線接頭
高壓電纜接頭
刀閘開關等。
